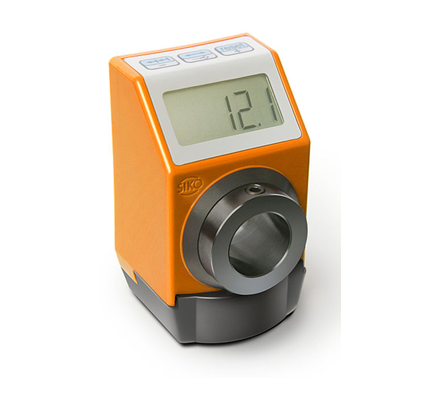

用于长度或角度测量的电子数字式显示器
通过编程软件 ProToolDE 可自由编程
空心轴最大直径 14 毫米
5位含特殊字符的液晶显示器
字符高度约为8毫米
复位、增量、偏移值通过键盘操作
电池使用寿命长
无需拆开设备就可简便的更换电池
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 磨光钢（同轴承） | (≤ ø16H7) |
| 外壳 | 塑料 | |
| 转速 | ≤600 min-1 | (100 % ED) |
| 重量 | ~0.05 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 电池 | 锂纽扣电池，3 V，型号 CR2032 | ~2 年使用寿命 |
| 锂纽扣电池，3 V，型号 CR2477 | ~8 年使用寿命 | |
| 指示/指示范围 | 5 位 LCD 显示 7 段, ~8 mm 高 | -19999 ... 99999 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | -10 … 60 °C | |
| 储存温度 | -30 … 80 °C | |
| EMV | EN 61000-6-2 | 抗干扰性 / 影响度 |
| EN 61000-6-4 | 干扰发射/放射 | |
| 防护等级 | IP51 | EN 60529 |
| 耐冲击性 | 300 m/s2, 15 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
| 200 m/s2, 100 Hz … 2 kHz | EN 60068-2-6 |
提示:亮橙色是订货标记。
请注意，显示器显示(每圈的测量值/显示除数)最小值必须为2！
| 特征 | 订单信息 | 规格 | 补充 |
|---|---|---|---|
| 安装位置* | A02 | 平行轴 | |
04 | 垂直轴 | ||
| 每转的测量值* | B... | 00002 ... 90000 | 参见示值的计算 |
W3600 | 角度方式 0° … 360°, 分辨率 0.1° | 只在小数点位置 "1" | |
Z3600 | 角度方式 -180° … +180°, 分辨率 0.1° | 只在小数点位置 "1" | |
| 小数点位置* | C0 | 0 = 00000 | |
1 | 1 = 0000.0 | ||
2 | 2 = 000.00 | ||
3 | 3 = 00.000 | ||
| 显示除数* | D... | 1, 10, 100, 1000 | 参见示值的计算 |
| 计数方向* | Ei | 顺时针方向递增值 | |
e | 逆时针方向递增值 | ||
| 接触式操作 | FD | 直接调零* | |
V | 延迟归零5秒* | ||
K | 只有增量功能 | ||
OF | 没有功能键 | ||
| 空心轴/直径 | G14 | ø14 mm | |
16 | ø16 mm | ||
... | RH6, RH8, RH9.525, RH10, RH12 | 减径套 | |
| 颜色 | HO | 橙色 RAL 2004 | |
S | 黑色 RAL 9005 | ||
| 电池 | IB2 | ~2 年电池寿命 | |
B8 | ~8 年电池寿命 | 注意技术图纸 | |
*
具体为: 所需旋转的次数/10 (10圈电位计) = 电位计传动比
