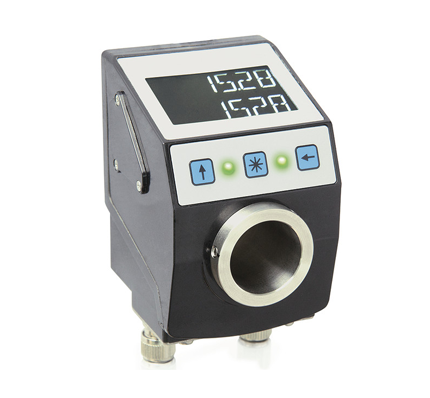

具有通信功能接口的位置指示器 AP10 主要用于监视格式调整，以减少设置时间和提高机器效率。
为了提高直观的用户指导对可读性进行了优化: 背光显示器清晰地显示出理论值和实际值，并且 2 个 LED 灯明确地显示出必须进行调整的方向。借助 IO-Link 接口并可将其简便和可靠地集成到模块化机器中。
带有接口的电子位置指示器
不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米
背光显示屏
双行 LCD 用于显示理论值和实际值
复位、增量、偏移值通过键盘操作
集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
使用磁扫描的强大的传感器装置
通过 LED 状态指示灯引导使用者
对位置指示器 DA09S 的可扩建性
防护等级 IP53, 可选 IP65
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 不锈钢 | |
| 外壳 | 增强塑料 | 镀铜螺纹式接头 / 金属式接地端子 |
| 颜色 | 黑色, RAL 9005 | |
| 转速 | ≤500 min-1 | |
| 重量 | ~0.2 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | |
| 电流消耗 | ~30 mA | 带 LED 运行时，每个 LED 增加 3 毫安 |
| 功率消耗 | ~0.72 VA | 所使用的电源的最大供电功率: 100 VA. 所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310). |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 指示/指示范围 | 6位，LCD 显示 14段, ~8 mm 高 | 小数点，双行，特殊字符（红色/白色LED背光） |
| 特殊字符 | 顺时针旋转箭头，逆时针旋转箭头，增量，电池 | |
| 状态指示 | 2 个双色 LED (红/绿) | 位置状态，可参数化 |
| 按键 | 增量功能，参数化，重置 | |
| 接口 | RS485; CANopen; IO-Link | 无电气隔离 |
| 连接方式 | 2 个 M8 插拔连接器 (A 编码) | 4 针, 1 个插口, 1 个插头 (RS485, CANopen) |
| 1 个 M8 插头 (A 编码) | 4 针, 1 个插头 (IO-Link) | |
通过6.3mm扁平插头或者端头接线片接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性的 | |
| 分辨率 | 880 增量/转 | 指示值/转数可自由编程 |
| 测量范围 | ≤11914 转 | |
| 许可 | UL | UL 61010-1, 文件号 E503367 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 60 °C | |
| 储存温度 | -20 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61326-1 | 工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆 |
| 安全条例 | 德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1 | 功率受限的供电根据 DIN EN 61010-1 第 9.4 节. 保护等级 II 过压类别 II 污染等级 2 |
| 防护等级 | IP53 | EN 60529, 仅限于配对连接器（保护类型未经 UL 测试） |
| IP65 | EN 60529, 仅限于配对连接器（保护类型未经 UL 测试） | |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
| 特征 | 订单信息 | 规格 | 补充 |
|---|---|---|---|
| 接口/协议 | ACAN | CANopen | |
S3/09 | RS485/SIKONETZ5 | ||
IOL | IO-Link | ||
| 空心轴/直径 | B20 | ø20 mm | |
25.4 | ø25.4 mm | ||
... | RH14, RH16 | 减径套 | |
| 要求其他种类 | |||
| 扭力臂/位置 | CII | 距离 30 mm | |
I | 距离 22 mm | 可选的 | |
| 防护等级 | DIP53 | IP53 | |
IP65 | IP65 | ||
| 视窗 | ESF | %面板% | |
K | %塑料% | 防撞击 | |
