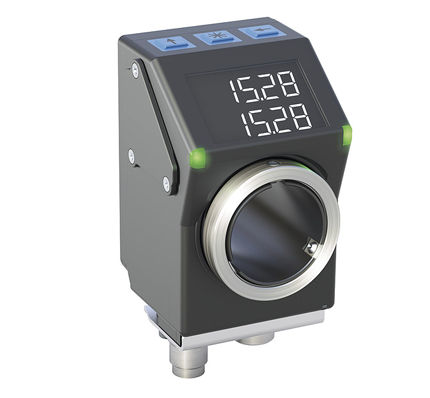

siko电子式位置指示器 AP05
位置指示器 AP05 直观的引导使用者在产品更换或者尺寸格式更改时正确的进行机器设置。优化的背光显示器精确的指示理论值和实际值。双 LED 灯明确的指示操作者需要进行调整的方向。因此使用位置指示器 AP05 可避免机器错误设置，通过这样可保证灵活的生产机械完全可靠的过程安全性。
带有总线接口或信号通讯接口的电子式位置显示器
带背光的双行 LCD 显示器
集成调准的理论值和实际值显示
通过 LED 状态指示灯引导使用者
空心轴带有20毫米直径的不锈钢夹环
通过显示器保护玻璃提高了抗冲击强度
集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
使用磁扫描的强大的传感器装置
对位置指示器AP04和DA04扩建兼容
防护等级 IP53, 可选 IP65
工业 4.0 就绪
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 轴 | 塑料 | |
| 外壳 | 增强塑料 | 镀铜螺纹式接头 / 金属式接地端子 |
| 颜色 | 黑色, RAL 9005 | |
| 夹环 | 不锈钢 | |
| 转速 | ≤500 min-1 | |
| 电缆护套 | 聚氨酯 | 接线方式为 E15X、 E12X |
| 电缆曲率半径 | ≥30 mm | 固定安装 |
| 重量 | ~0.07 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 反极性保护 |
| 电流消耗 | ~30 mA | 带LED运行 ~3 毫安每LED |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 指示/指示范围 | 5位，7段LCD，〜６mm高 | 小数点，双行，特殊字符(LED 背光 红色/白色) |
| 特殊字符 | 顺时针箭头，逆时针箭头，增量，电池 | |
| 状态指示 | ２个双色 LED (红/绿) | 位置状态,可编程 |
| 按键 | 链式尺寸标注功能、参数可调整化、可校准功能 | |
| 接口 | CANopen | 无电气隔离 |
| 连接方式 | 2个M8插头连接器（A编码） | 4针，1个插孔，1个销钉 |
| 通过6.3 mm扁插头接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | 防反极连接 |
| 电流消耗 | ~30 mA | |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 次循环 | 也对校准过程有效 |
| 指示/指示范围 | 5 位数字显示， LCD 由 7 部分组成，显示数字约 6 mm 高 | 显示小数点、2 行字体、特殊字符（LED 背光红和白色） |
| 特殊字符 | 顺时针方向箭头、逆时针方向箭头、链式尺寸标注、电池 | |
| 状态指示 | 2 个双色 LED 灯（红色/绿色） | 位置状态、参数可调整 |
| 按键 | 链式尺寸标注功能、参数可调整化、可校准功能 | |
| 接口 | RS485 | 不带电流隔离功能 |
| 连接方式 | 2 个 M8- 电子连接器（带 A 编码） | 4 芯端连接、1 头带芯孔、1 头带芯针 |
| 接地连接通过 6.3 mm 扁平插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 18 … 30 V DC | 防反极连接 |
| 电流消耗 | ~30 mA | |
| 电池寿命 | ~8 年 | |
| 参数存储器 | 105 次循环 | 也对校准过程有效 |
| 指示/指示范围 | 5 位数字显示， LCD 由 7 部分组成，显示数字约 6 mm 高 | 显示小数点、2 行字体、特殊字符（LED 背光红和白色） |
| 特殊字符 | 顺时针方向箭头、逆时针方向箭头、链式尺寸标注、电池 | |
| 状态指示 | 2 个双色 LED 灯（红色/绿色） | 位置状态、参数可调整 |
| 按键 | 链式尺寸标注功能、参数可调整化、可校准功能 | |
| 接口 | IO-Link 版本 1.1 | 按照 IEC 61131-9 V1.1.2 标准, 包括 Package 2015 & Corrigendum |
| 连接方式 | 1 个 M8- 电子连接器（带 A 编码） | 4 芯端连接、1 头带芯针 (连接类型 EX) |
| 1 个 M12- 电子连接器（带 A 编码） | 4 芯端连接、1 头带芯针 (连接类型 E12X) | |
| 接地连接通过 6.3 mm 扁平插头 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 扫描 | 磁性 | |
| 分辨率 | 720 增量/转 | 指示值/转 可自由编程 |
| 测量范围 | ≤932067 转 | 编码 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 60 °C | |
| 储存温度 | -20 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61326-1 | 对抗扰度有要求的工业，排放限值等级 B |
| 安全条例 | 按照 DIN EN 61010-1 (VDE 0411-1)、 UL 61010-1 标准 | 功率提供有限状态，根据 DIN EN 61010-1 标准第 9.4 节。 防护等级 II 过电压类别 II 污染成度 2 |
| 防护等级 | IP53 | EN 60529, 在安装状态下，安装对应插头 |
| IP65 | EN 60529, 在安装状态下，安装对应插头 | |
| 耐冲击性 | ≤500 m/s2, 11 ms | EN 60068-2-27，半正弦，3 轴 (+/-), 每 3 次震动 |
| 耐振动性 | ≤100 m/s2, 10 … 2000 Hz | EN 60068-2-6, 3 轴, 每 10 个循环 |
| 特征 | 订单信息 | 规格 | 补充 |
|---|---|---|---|
| 接口/协议 | AIOL | IO-Link 接口方式 | |
S3/09 | RS485/SIKONETZ5 | ||
CAN | CANopen | ||
| 空心轴/直径 | B20 | 直径20 mm | |
... | RH12, RH14, RH15, RH16 | 减径套 | |
| 要求其他种类 | |||
| 中间板 | COZP | 无 | |
ZP04 | |||
ZP09 | 匹配 DA09S | ||
| 防护等级 | DIP53 | IP53 | |
IP65 | IP65 | ||
| 接头类型 | EEX | 工业插头 | 无电线 |
E12X | 电缆引出端头 | 仅限于 IO-Link 接口 | |
E15X | 电缆引出端 | 仅限于 S3/09, CAN 接口 | |
| 软件 | FS | 标准软件 | |
SW04 | 与 AP04-CAN 兼容 | ||
SW05 | 与 AP04-SN5 兼容 | ||
SW06 | 与 AP04-SN3/4 兼容 | ||
