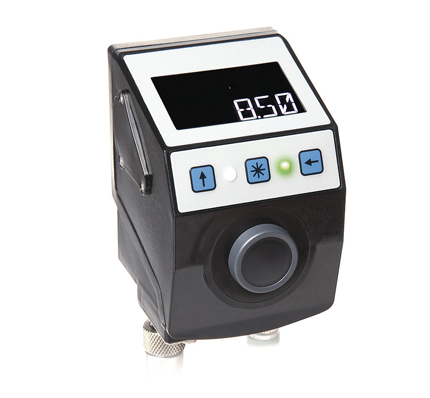

siko 电子式位置指示器 理论值显示器 AP10T
带有信息通讯界面的设定值显示器可在更换产品或更改格式时可视化引导操作员进行设置。 通过优化的可读性提供直观的用户指导： 红绿色 LED 指示灯明确显示是否需要更改部分格式。 借助背光显示器，可以清楚地显示名称或设定值和实际值。 操作员可使用确认按钮确认转换操作。
这意味着将来可以通过 AP10T 设定值显示器避免通过机器设置造成的错误，从而使灵活的生产机器提供最高的工艺过程可靠性。带总线接口的理论值显示器无实际值测量
用于确认的大操作键
读取性最优化的背光显示器
双行 LCD 显示器
集成式 RS485 通讯接口，CAN 总线为可选项
通过双色状态LED灯引导用户
防护等级 IP53, 可选 IP65
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 外壳 | 增强塑料 | 镀铜螺纹式接头 / 金属式接地端子 |
| 颜色 | 黑色, RAL 9005 | |
| 重量 | ~0.09 kg |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 工作电压 | 24 V DC ±20 % | |
| 电流消耗 | ~30 mA | 带 LED 灯运行时，每个 LED 灯增加 3 毫安 |
| 功率消耗 | ~0.72 VA | 所使用的电源的最大供电功率: 100 VA. 所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310). |
| 参数存储器 | 105 周期 | 也适用于校准过程 |
| 指示/指示范围 | 6 位， LCD 显示 14 段, ~8 mm 高 | 小数点，双行，特殊字符（红色/白色 LED 背光） |
| 状态指示 | 2 个双色 LED 灯 (红/绿) | 位置状态，可参数化 |
| 按键 | 确认，参数化 | |
| 总线连接 | RS485; CANopen | 无电气隔离 |
| 连接方式 | 2 个 M8 插拔连接器 (A 编码) | 4 针, 1 个插口, 1 个插头 |
通过 6.3 mm 扁插头或者端头接线片接地 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 许可 | UL | UL 61010-1, 文件号 E503367 |
| 特征 | 技术数据 | 补充 |
|---|---|---|
| 环境温度 | 0 … 60 °C | |
| 储存温度 | -20 … 80 °C | |
| 相对湿度 | 不允许凝露 | |
| EMV | EN 61326-1 | 工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆 |
| 安全条例 | DIN EN 61010-1 (VDE 0411-1), UL 61010-1 | 功率受限的供电根据 DIN EN 61010-1 第 9.4 节. 保护等级 II 过压类别 II 污染等级 2 |
| 防护等级 | IP53 | EN 60529, 仅限于配对连接器（保护类型未经 UL 测试） |
| IP65 | EN 60529, 仅限于配对连接器（保护类型未经 UL 测试） | |
| 耐冲击性 | 500 m/s2, 11 ms | EN 60068-2-27 |
| 耐振动性 | 100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
| 特征 | 订单信息 | 规格 | 补充 |
|---|---|---|---|
| 接口/协议 | AS3/09 | RS485/SIKONETZ5 | |
CAN | CANopen | ||
| 防护等级 | BIP53 | IP53 | |
IP65 | IP65 | ||
| 视窗 | CSF | %面板% | |
K | %塑料% | 防撞击 | |
